SP3016湿喷机械手喷浆量多少,湿喷台车可以喷多高?

【湿喷机械手喷浆量多少立方?】隧道湿喷机械手性能优良,生产率高,回弹度低,施工质量高,每小时可喷射30立方的混凝土,适用于大型公路、铁路隧道施工、边坡支护施工、大型水利水电项目隧洞、涵洞施工、以及地铁,各种建筑工程施工等。随着高速铁路的发展,大型混凝土湿喷机械手已成为隧道湿喷主流施工方式。

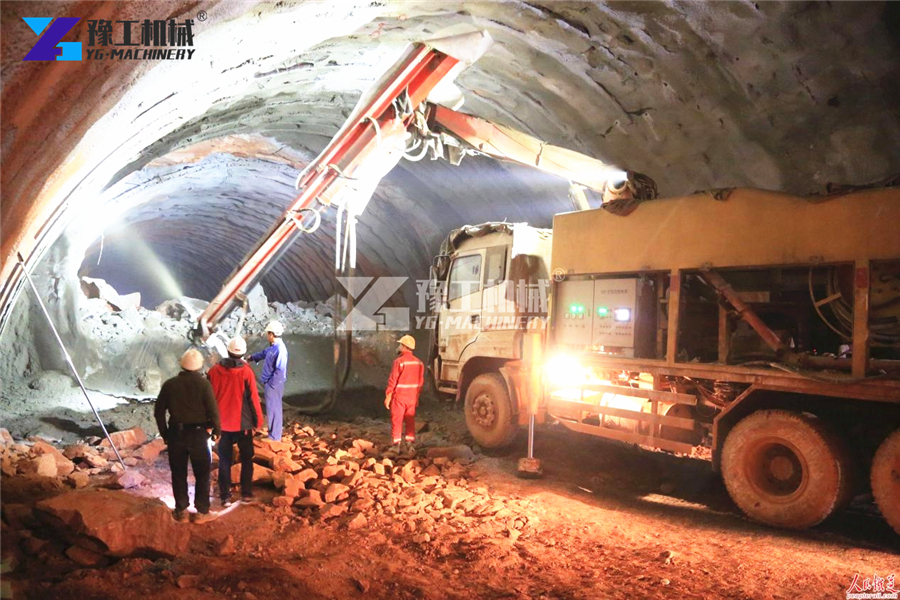

湿喷机械手隧道混凝土喷浆

在隧道喷浆支护行业,混凝土技术是借助混凝土机械,将速凝混凝土喷向岩石或结构物表面,使岩石或结构物加强和保护。目前,混凝土施工工艺主要有三种,分别是干喷、湿喷和。湿喷技术具有粉尘少、回弹率低、消耗成本低等优点,有效地弥补了干喷和的缺点,具有很好的发展前景。

SP3016湿喷机械手是一种低消耗高效率混凝土喷浆支护设备,湿喷机械手采用大容量料斗、强劲而稳固的智能液压体系来控制设备下料,经与工人上料喷浆的功能上升了30%左右相同的工作量,湿喷机可以做为工地省下约35%的电量,效率提升4倍左右。

SP3016湿喷机械手技术参数

序号

项目内容

SP3016

备注

一、整机参数

1

整车长度

7880mm


2

总宽

2460mm


3

总高

3100mm


4

额定重量

16T


5

最小转弯半径

15m


6

最大爬坡度

20°


7

喷射骨料最大粒径

16mm


8

发动机型号

YC04T33T6-115


9

轴距

4300mm


10

前桥轮距

1800mm


11

后桥轮距

1800mm


12

轮胎

全钢丝半实心工程胎


13

燃料箱容积

90L以上


14

变速箱

液力变矩器与变速箱一体


15

发动机功率

90Kw


SP3016技术参数表

序号

项目内容

SP3016

备注

二、臂架支腿参数

16

喷射高度

16m


17

喷射宽度

25m


18

大臂俯仰角

0°~65°


19

小臂俯仰角

-110°~90°


20

臂架回转角度

310°


21

喷头轴向旋转角

360°


22

喷头垂直轴向摆角

240°


23

喷头刷动角度

360°


24

前支腿着地中心距

2500mm


25

后支腿着地中心距

2500mm


26

前后支腿中心距

6200mm


27

控制形式

全遥控


28

工作驱动方式

电动机


SP3016技术参数表

序号

项目内容

SP3016

备注

三、泵送系统参数

29

工作驱动方式

电动机


30

电动机额定功率

55Kw


31

电动机工作电压

380V


32

料斗容积

0.4m3


33

混凝土排量

30m3/h


34

泵送包裹

护栏+全包裹


35

输送缸内径

Φ180mm


36

输送缸有效行程

1000mm


37

混凝土出口压力

7.5Mpa


38

速凝剂泵最大理论排量

9L/min


39

速凝剂泵最大出口压力

1.8Mpa


40

输送管径

Φ125~Φ89mm


41

喷嘴嘴口直径

Φ50mm
