工字钢冷弯机 数控弯管机工作视频

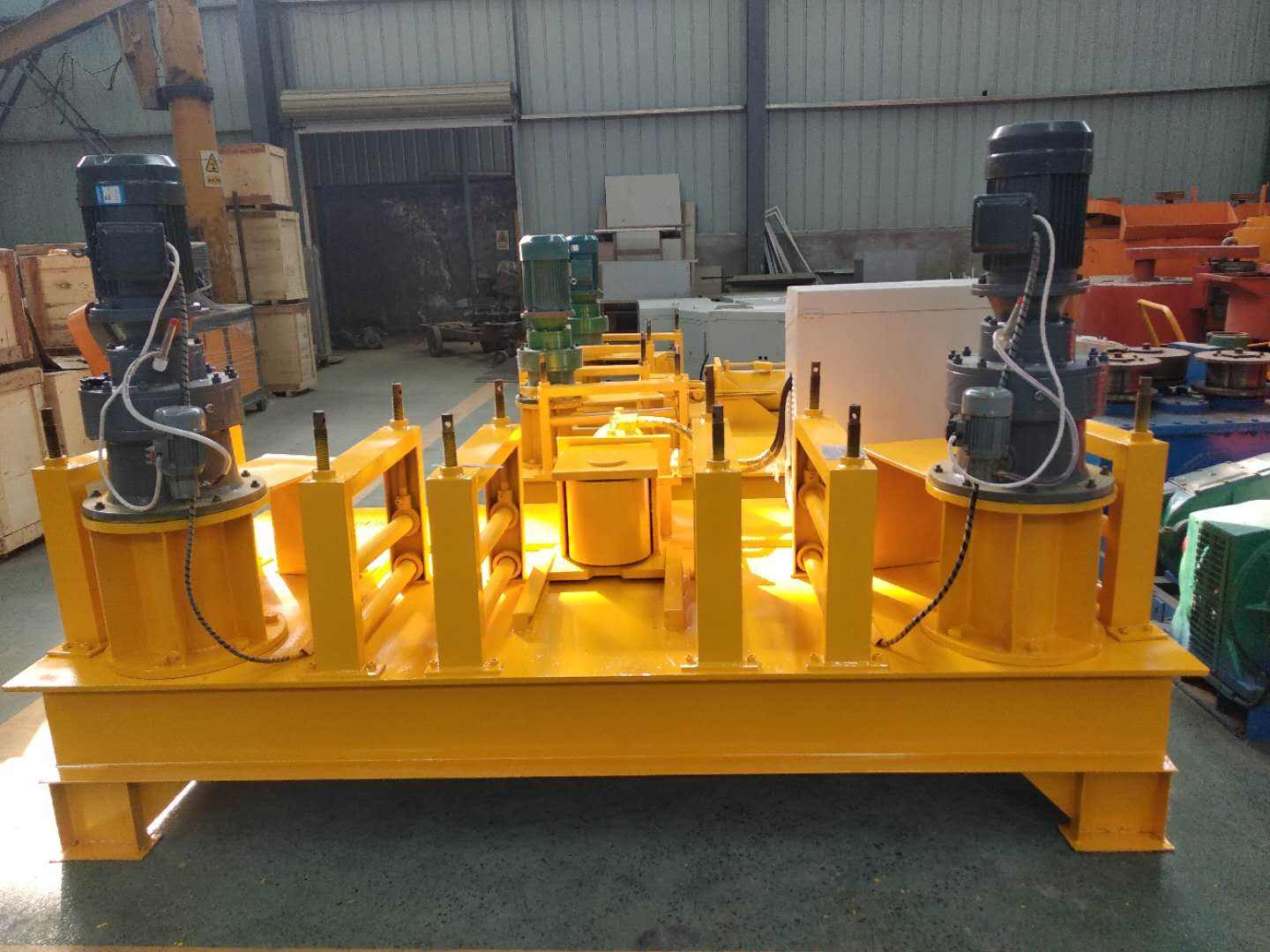

工字钢弯拱机,也称冷弯机,主要应用于隧道,地铁,水电站,地下洞室等工字钢,槽钢,角钢,U型钢等型材的弯曲。由底座,机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。冷弯机分为普通冷弯机和数控工字钢冷弯机。
工字钢弯拱机工作原理

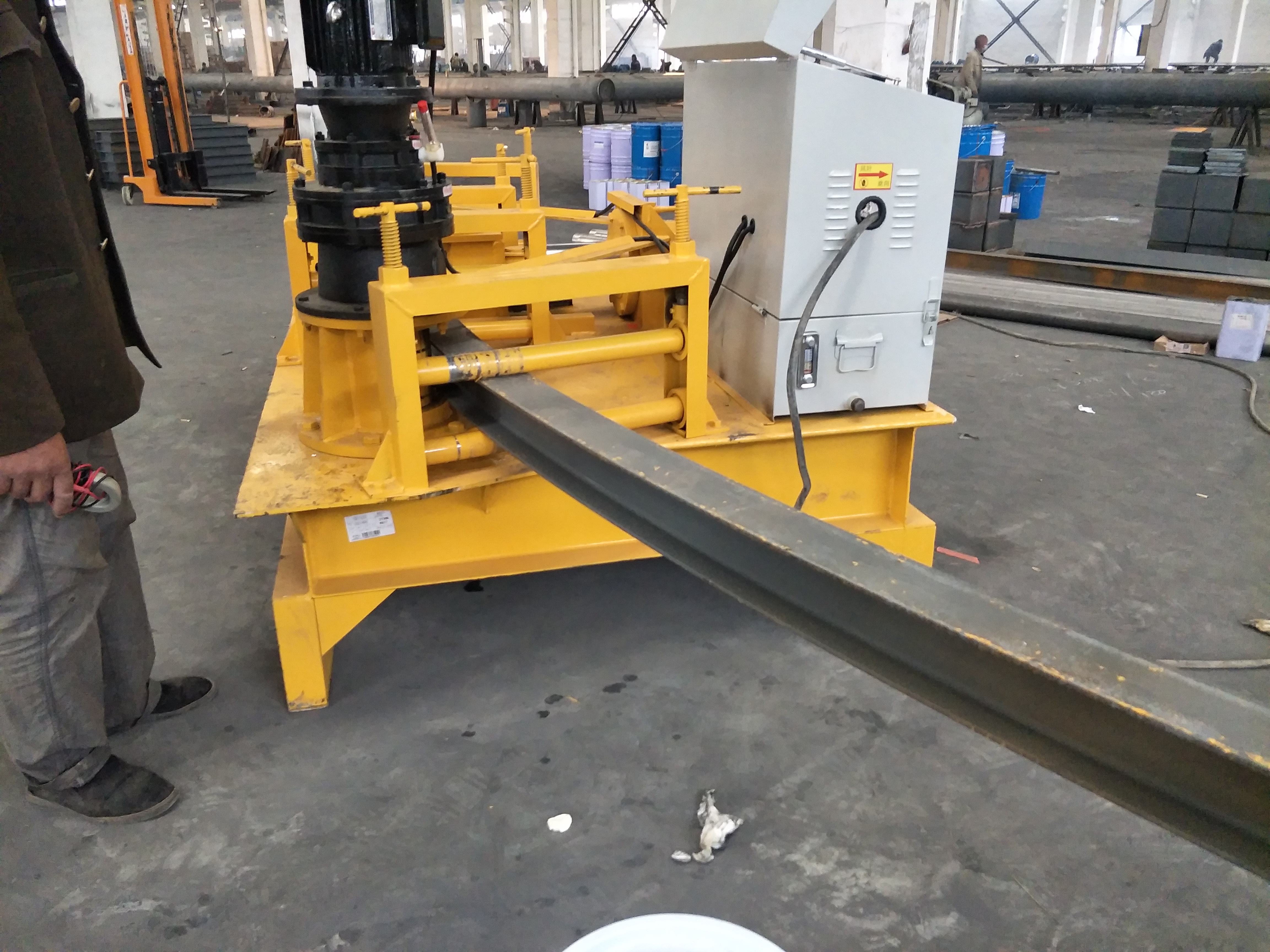

工字钢弯拱机工作时,将所需要冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间,启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢,待达到设计所需弧度时关闭液压系统,启动机械传动系统, 使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行,从而实现连续冷弯作业。在冷弯结束时,关闭机械传动系统 ,同时启动液压系统 ,使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可。这种冷弯作业,保证了材质的强度,提高了支护钢拱架的质量,极大地提高了工效,操作简单。冷弯机与压床相比,具有良好的工作性能。
数控冷弯机的型号
冷弯机分为数控冷弯机和工字钢冷弯机。数控弯管机比普通冷弯机多一套数字编码控制系统,一套自动控制系统,液压智能控制阀,光电控制传感器,编码式电子尺,电子计米器。
数控工字钢折弯机的新三大特点,控制数控折弯机具有PLC程序控制器控制,全液压自动读数器可手动或CNC控制。 无限进给操作,可收缩,气缸自动手动测量,弯曲自动读取,安全双层自动关机,自动关机,红外制动的特点。
工字钢弯拱机设备型号
型号 | WGJ-250 |
型材规格 | 14-25工字钢 |
油缸推进速度 | 8-15mm/s |
液压系统最高压力 | 25mpa |
总功率 | 11KW |
最小弯曲半径 | 1.8m |
尺寸 | 1800*1500*1500mm |
重量 | 2200kg |
数控弯拱机设备型号
产品型号 | SWGJ-250 |
型材规格 | 14-25工字钢 |
油缸推进速度 | 3-3.5mm/s |
滚轮旋转速度 | 7r/min |
液压系统动力最高压力 | 25mpa |
总功率 | 8.4KW |
油缸功率 | 4KW |
主动轮电机 | 2.2KW*2 |
最小弯曲半径 | 1.8m |
重量 | 2200kg |
外形尺寸 | 2760*1639*1360mm |
